jueves, 16 de mayo de 2013

PROYECTO EN LABVIEW

PROYECTO EN LABVIEW

Los circuitos a implementar tomando como referencia el libro: Fundamentos de Sistemas Digitales, Thomas L. Floyd, 7ª Edición, Prentice Hall, son los siguientes: Software labview.

 1)Pagina 219, Figura 4.17, implementar las dos figuras a) y b) que resultan de resolver el Ejemplo 4.8, Se debe crear el archivo .VI con el software y en el blog o pagina web mostrar la explicación del ejemplo:

La figura 4.17 muestra como el proceso de simplificacion del ejemplo 4.8 ha reducido significativamente el numero de puertas logicas necesarias para implementar la exprecion.En parte (a) se puede ver que son necesarias cinco puertas para implementar dicha exprecion en su forma original, mientras que solo se requieren dos para hacerlo una vez simplificada como se muestra en la parte (b). es importante resaltar que estas dos redes de puestas son equivalentes, es decir, para cualquier comvinacion de valores en las entradas A,B y C, octenemos siempre la misma salida en anbos circuitos.

       2) Página 279, Figura 5.5, implementar ejemplo 5.2, Se debe crear el archivo .VI con el software y en el blog o página web mostrar la explicación del ejemplo:

       Los sensores colocados en los tanques químicos del ejemplo 5.1 se reemplazaron por un nuevo modelo que genera una tención a nivel BAJO en lugar de una tención a nivel ALTO, cuando el nivel del líquido en el tanque cae por debajo del punto crítico.
Modificar el circuito de la figura 5.2 para trabajar los diferentes niveles de entrada y generar una salida a nivel ALTO que active el indicador cuando el nivel de los dos tanques caiga por debajo del punto crítico. Realizar el diagrama lógico.
Solución: los sensores de los tanques A,B  y C se conectan a las entradas del circuito AND-OR- inversor, como se muestra en la 5,5 la puerta AND G1 comprueba el nivel en los tanques A y B, la puerta G2  comprueba los tanques A y C. cuando el nivel del elemento químico en dos tanques cualquiera desciende, al menos una de las entradas de cada una de las puertas AND estará a nivel BAJO, haciendo que la salida sea un nivel bajo, por lo que la salida final X del inversor estará a nivel ALTO. Esta será la salida a nivel ALTO se usa entonces para activar un indicador.

      3)  Página 281, Figura 5.7 a) y b), Se debe crear el archivo .VI con el software y en el blog o página web Mostrar la explicación de la OR-Exclusiva:


      LA EXPRECION DE SALIDA PARA EL CIRCUITO DE LA FIGURA 5.7 ES:
        Apartir de la evaluación de esta expresión se obtiene la tabla de la verdad presentada en latabla5.2. Obsérvese que en la salida es un nivel alto solo cuando las dos entradas están a niveles opuestos.
       Amenudo se usa el operador especial OR-exclusiva,(+),luego la expresión
      indica que “X” es igual a A OR-exclusiva B”,


      Compuerta OR Exclusiva

       La puerta OR-Exclusiva se denomina la puerta de “algunos pero no todos”. El término OR exclusiva se puede sustituir por XOR. Es una combinación determinada de puertas AND, OR e inversoras. SÍMBOLO:
      Esta tabla de verdad es similar a la tablas de verdad OR, excepto que, cuando ambas entradas son 1, la puerta XOR genera un 0. La puerta XOR se habilita sólo cuando en las entradas aparece un número par de 1. XOR puede considerarse como un circuito comprobador de un número impar de bits 1.


      4) Página 281, Figura 5.8 a) y b), Se debe crear el archivo .VI con el software y en el blog o página web mostrar la explicación de la NOR-Exclusiva:

        Como sabemos, el cumplimiento de la función OR-exclusiva es NOR-exclusiva, la cual se obtiene del siguiente modo:

Observe que la salida X es un nivel ALTO solo cuando las dos entradas A y B, están al mismo novel, La función NOR-exclusiva puede implementarse invirtiendo la salida del circuito OR-exclusiva, como muestra en la figura 5,8(a), o bien se puede implementar directamente a partir de la expresión como muestra la parte (b) de la figura.


     5) Página 346, Figura 6.16, Se debe crear el archivo .VI con el software y en el blog o página web mostrar la explicación del comparador de 2 bits.


       Tenemos que la Figura 6.16. La salida de cada puerta OR-exclusiva se invierte y se aplica a la entrada de la puerta AND. Cuando los Bits de entrada de cada OR-exclusiva son iguales, lo que se quieres decir que los bits de ambos números son iguales, las entradas de la puerta AND son 1, por lo que el resultado a su salida también será 1,cuando los dos números no son iguales, al menos uno o ambos conjuntos de bits será distinto, lo que da lugar a, al menos, un 0. Por lo tanto la salida de la puerta AND indica la igualdad (1) o desigualdad (0) entre dos números.
       Bueno podemos decir que el ejemplo 6.5 ilustra esta operación para dos casos específicos. La puerta OR-exclusiva y el inversos se han reemplazados por un símbolo NOR-exclusiva. Recordaremos que en la explicación desarrollada, utilizamos este tipo de circuitos para comparar dos números de 8bits.
       Explicación del comparador de 2bits:
La comparación de dos bits se puede realizar por medio de una compuerta OR exclusiva o una NOR exclusiva. La salida del circuito es 1 si sus dos bits de entrada son diferentes y 0 si son iguales. La figura 3.8.1. Muestra el circuito comparador de dos bits.


      Comparador de Magnitudes de Dos Bits
      Los números A y B de dos bits en orden significativo ascendente a descendente se
      ordenan de la siguiente forma:
A = A1·A0
B = B1·B0
       En un comparador de dos bits se utilizan dos compuertas OR – Exclusiva. El comparador se muestra en la figura 3.8.2. Los bits más significativos se comparan en la compuerta 1 y los dos menos significativos en la compuerta 2. En el caso de números iguales, los bits también son iguales, teniendo como salida en cada XOR el valor 0. Cada XOR se invierte y la salida de la compuerta AND tendrá un 1. En números diferentes, los bits serán diferentes y la salida de cada XOR será 1.

Figura 3.8.2. Comparador de magnitudes de dos bits.




SIMULACIONES EN LABVIEW:

Simulación 1.vi

Podemos decir que este  este ejemplo realiza un circuito de la expresión dada, utilizando las compuertas correspondientes.
También encontraremos el circuito final, que es el resultante de aplicar la técnica de Boole en dicha expresión.

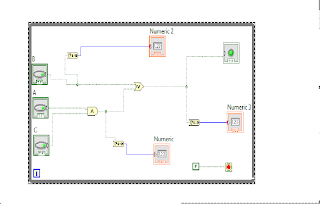

Simulación 1.1.vi

Simulación 2.vi
        Su funcionamiento se basa en que abra un sensor en cada tanque A, B y C, que genere una tensión a nivel alto cuando el nivel de líquido del    tanque cae por debajo del punto específico.  Convirtiéndose en las entradas del circuito AND-OR de la figura.


Simulación 3.vi
        A partir de la expresión resultante X=AB ̅+A ̅B  Y mediante la tabla de la verdad de la compuerta XOR comprobaremos el comportamiento del diagrama.


Simulación 3.1.vi


Simulación 4.vi
      En este ejercicio veremos las formas equivalentes de implementar el circuito NOR-Exclusiva



Simulación 4.1.vi

Simulación 5.vi
             Este circuito es un Diagrama lógico de la comparación  de dos nueros de 2 bits.



VÍDEO DE LAS SIMULACIONES

LINK DE DESCARGA DE LAS SIMULACIONES:
https://docs.google.com/file/d/0B2ZOngalvGwPQTZTQU5uTVdWMWM/edit?usp=sharing

SI QUIEREN DESCARGAR EL LIBREO DE : FUNDAMENTOS A LOS SISTEMAS DIGITALES 7 EDICIÓN, PUEDES DESCARGARLO AQUI:
https://docs.google.com/file/d/0B2ZOngalvGwPbE9jWDRGenF0N0k/edit?usp=sharing





martes, 14 de mayo de 2013

VÍDEOS TUTORIALES

VÍDEOS TUTORIALES

LabView Circuito Digital

LabVIEW - booleanos


Vídeo de cocodrile clips:

Que son los diodos.


Curso basico de electronica los diodos

555 TIMER

sistemas digitales-Circuitos combinacionales

Soldar-desoldar

Como fabricar placas de circuito impreso en casa.


BIBLIOGRÁFIA
Les agradecimientos a algunos suscriptores en youtube por algunos vídeos que he subido en mi blog

PROYECTO DE AULA DE CIRCUITOS DIGITALES

PROYECTO DE AULA.


PROYECTO MONTAJE CIRCUITO - CIRCUITOS DIGITALES

Implementar el circuito, explicando completamente el funcionamiento del 555 y CD4017.La explicación debe contener: Funcionamiento básico, distintas configuraciones, dibujos, gráficas,cálculos y explicación completa del circuito implementado.*Debe ser entregado funcionando en el salón de clase junto con el informe escrito.

Los materiales son:
R1 y R2=10KΩ
P1=1MΩ
R3=100Ω
R7=100Ω
C1=1µF x 50V electrolítico x 16v
C2=.1µF cerámico
D1 a D6= diodos 1N4148
CI1= Circuito integrado NE555
CI2= Circuito integrado CD4017
La= Lámparas 12V x 40W
Tr1 a Tr5= Transistor 2N3055 NPN de potencia

SOLUCIÓN Y DESARROLLO PROYECTO:

Experiencia de proyecto del circuito

Bueno el circuito planteado lo diseñaremos con un software llamado expeess psb,es un software que sirve para hacer diseños electrónicos, se van colocando los elementos que pide el circuito y se va armando, una vez armado procederemos a imprimirlo en papel propalcote, y colocarlo en la baquela, luego procedemos a planchar el papel que hemos puesto arriba de la váquela para que con el colar quede plasmado el circuito impreso  Luego de hacer eso procedemos y metemos la váquela en un recipiente con agua, y cuando se haiga enfriado y mojado el papel propalcote lo suficiente le pasaremos un cepillo por encima de el para remover el papel que queda de residuo en la baquela, y notaremos que solo quedara el circuito impreso con tinta en la baquela.Ahora procedemos a meter la baquela en un recipiente con ácido, para que el ácido se coma las partes que no están cubiertas por la tinta sean removidas y solo quede el circuito que nosotros queremos que quede plasmado en ella.En el proceso del montaje de los integrados, las resistencias, los diodos, los transiptores,y las lámparas y el disipador de calor. Necesitaremos un taladro con una broca de 0.7mm, soldadura, un cautil, una tabla de madera, tornillos. Teniendo estos componentes procedemos a montar el circuito digital planteado.

El circuito digital esta compuesto por tres etapas que son:

Oscilador:
El oscilador es el integrado 555 configurado como multivibrador monoestable, y el cual nos entrega un tren de pulsos que pueden ser variados por medio de un potenciómetro P1 1MΩ.




Contador de escalas, integrado 4017:
En el circuito de la figura tenemos el movimiento de las lámparas: van apagándose sucesivamente. De ese modo tenemos en cada instante una lámpara prendida y las demás  lámparas apagadas, como este integrada es un contador de escalas de 1 a 10, pero está programado para 5 lámparas, el circuito va haciendo el conteo va de uno a diez, como nada más hay 5 lámparas el automáticamente para completar el conteo hace los otros 5 del conteo pero en forma regresiva hasta llegar a 10, y inicializa nuevamente el conteo de uno a 10 y así
sucesivamente.
Ejemplo del integrado 4017:
Etapa de salida:
En la etapa de salida podemos decir que sería la potencia que varía dependiendo de la velocidad que le pongamos al potenciómetro  y esto aumenta o disminuye la velocidad dependiendo de la frecuencia que pongamos así saldrá el efecto de luces.

El circuito es un generador de efectos especiales

Este circuito simula una baliza de luces en vaivén como las del auto fantástico, consta de dos integrados el 555 y el 4017 los dos de uso muy común. La configuración del 555 hará que funcione como generador de pulsos los cuales determinan la velocidad del efecto, su velocidad puede ser variada por medio del potenciómetro P1 de 1MΩ, el 4017 funciona como una matriz de diodos y se encarga de programar el efecto. Los transistores de Q1 a Q5 permiten la excitación directa de lámparas de 12V y 40W por lo que se les debe colocar disipadores de calor.



En el vídeo que verán acontinuación podrán observar imaneges del programa llamado expeess psb en el cual se creo en circuito, y algunos pasos de como se elaboro el montage del circuito, y como es el funcionamiento de este circuito digital:



BIBLIOGRÁFIA:

Apuntes en clases




CIRCUITOS DIGITALES INTRODUCCIÓN

CIRCUITOS DIGITALES INTRODUCCIÓN


INTRODUCCIÓN

La utilización creciente de circuitos digitales ha dado lugar en los últimos tiempos a una Revolución sin precedentes en el campo de la tecnología. Basta observar el interior de una simple Calculadora de bolsillo para darnos cuenta de la gran cantidad de circuitos impresos que funcionan Digitalmente y que constituyen su intrincada anatomía.
A lo largo de esta unidad se analizan los sistemas de numeración que sirven de base al Funcionamiento de los componentes electrónicos de los circuitos digitales y, tras una breve incursión en el álgebra de Boole, se aborda la manera de diseñar circuitos lógicos elementales que permiten Controlar el funcionamiento de algunos dispositivos sencillos.
No cabe duda de que la Electrónica digital se ha convertido en poco menos que imprescindible
para nuestro actual “estado de bienestar”; sin embargo, no conviene que una automatización excesiva
prive al ser humano de su capacidad de elección consciente entre diversas alternativas posibles.
Nuestro destino no es convertirnos en esclavos de la automatización.


Un poco de historia (1854-1938)

En electricidad y electrónica hay diversas situaciones y elementos de circuitos con dos únicos "estados lógicos" o respuestas (sí o no, verdadero o falso), que también pueden identificarse con dos números o valores lógicos, 1 y 0.

A partir de esta sencilla identificación con los dígitos del sistema de numeración binario, en 1938 el ingeniero norteamericano Claude Shannon, que trabajaba en los laboratorios Bell, demostró que ciertas teorías de "álgebra lógica" desarrolladas por el matemático inglés George Boole casi cien años antes se podían utilizar para representar, analizar y simplificar los complejos circuitos de conmutación con relés empleados por entonces en telefonía, todos los cuales tienen un comportamiento digital. Nació de ese modo un nuevo campo de la ingeniería, dedicado al análisis de circuitos mediante álgebra de Boole, y esa parte de las matemáticas, hasta entonces poco conocida, se convirtió en el lenguaje de los circuitos digitales. Se idearon métodos boolianos para resolver problemas de conmutación en diversos campos (telefonía, mando automático de motores, etc.), métodos que luego fueron aplicados al diseño del sistema de proceso de los ordenadores, las máquinas digitales por excelencia, que habían empezado a desarrollarse primero con válvulas electrónicas (años 40), luego con transistores (a partir del 1950) y finalmente con circuitos integrados (a partir del 1960).

CIRCUITOS DIGITALES

Un circuito lógico es aquél que maneja la información en forma binaria, es decir, con valores de "1" y "0".
Estos dos niveles lógicos de voltaje fijos representan:

  • "1" nivel alto o "high".
  • "0" nivel bajo o "low".

DEFINICIÓN:

Los circuitos cuyos componentes realizan operaciones análogas a las que indican los operadores lógicos se llaman "Circuitos Lógicos" o "circuitos digitales".
Los Circuitos Lógicos están compuestos por elementos digitales como la compuerta AND (Y), compuerta OR (O),compuerta NOT (NO) y otras combinaciones muy complejas de los circuitos antes mencionados.



TIPOS DE ELEMENTOS DIGITALES:

Estas combinaciones (ya mencionadas) dan lugar a otros tipos de elementos digitales. Aquí hay un listado de algunos de éstos.


  INFORMACIÓN GENERAL
La electrónica moderna usa [[electrónica digital]] para realizar perfeccionamientos en la tecnología, muchas veces nos vemos frente a éstos sin darnos cuenta, el llamado efecto "Caja Negra".


En el circuito lógico digital existe transmisión de información binaria entre sus circuitos. A primera instancia esto nos parece relativamente simple, pero los circuitos electrónicos son bastante complejos ya que su estructura esta compuesta por un número muy grande de circuitos simples, donde todos deben funcionar de la manera correcta, para lograr el resultado esperado y no obtener una información errónea.

La información binaria que transmiten los circuitos ya mencionados, se representan de la siguiente forma:

    •  "0" o "1"
    •  "Falso" o "Verdadero"
    •  "On" y "Off"
    •  "Abierto" o "Cerrado"
    •  o cualquier mecanismo que represente dos estados mutuamente excluyentes
